本篇介绍RMTT与Tianbot_mini之间的集群
硬件准备
- 一台电脑PC
- ROS2GO
- 一台Mini
- 一台RMTT
- 2.4G/5G双频段路由器
- RMTT 配套夜光地图
- Tianbot Mini 配套挡板
场地搭建
将夜光地图放置在场地中央，然后用挡板将地图边缘围住，在内部添加一些用于辅助定位的障碍特征
Tianbot_mini
开机进入AP模式

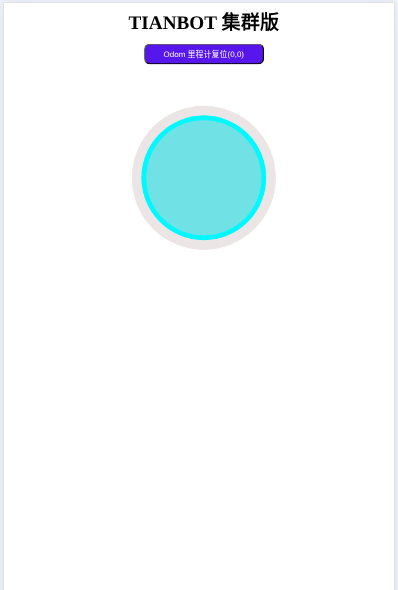

使用手机或者电脑，确认连接到以TBMN-XXXX开头的热点名称，然后打开浏览器中输入192.168.1.1，拖动页面中的遥杆，即可控制tianbot_mini进行运动
1. 给 Tianbot Mini 进行配网
参考使用 Tianbot Studio 工具给 tianbot mini 机器人配置网络

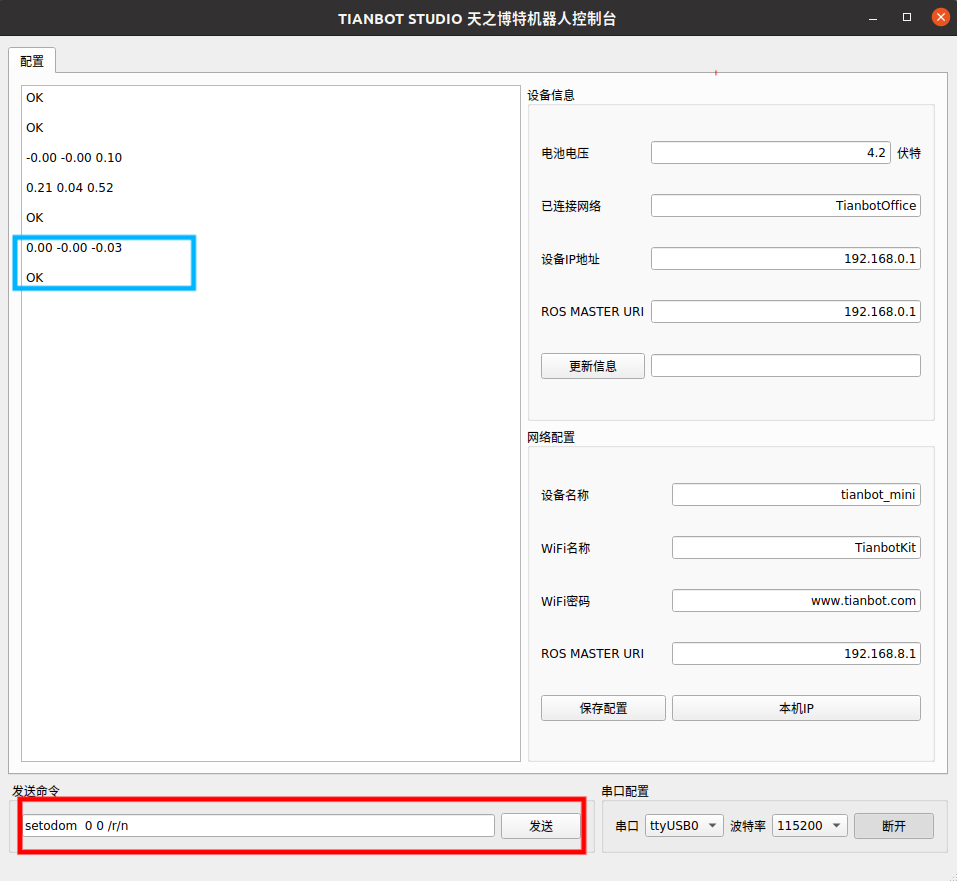

然后在Tianbot_Studio工具中将 tianbot_mini 机器人的里程计重置为(0, 0)，双轮离地，将车头朝向DJI图标的右手边，不要挡住DJI图标
发送setodom 0 0 \r\n

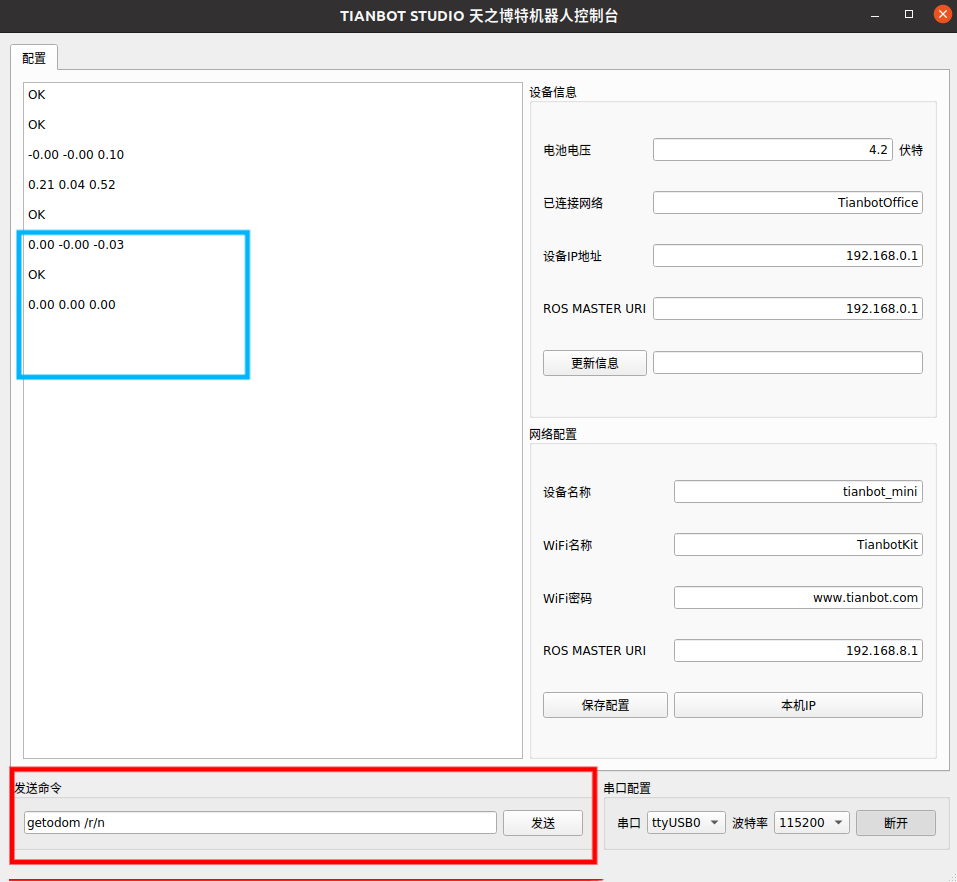

再次获取里程计，如下图所示，已经成功置零，后续如需重新置零，重复此操作即可
发送getodom \r\n
2. 扫描一下 tianbot mini 当前 IP
bash
roscd abc_swarm/nodes && python3 tianbot_mini_scan_ip.py在输出中此时连接到路由器后被分配的 IP 地址，确认tianbot mini 已上线，成功连接到路由器，连接上时状态显示灯会由红色（AP模式）->蓝色（STA模式），如果未连接上，重复上述步骤，或者更换目标WIFI热点（2.4G频段的）

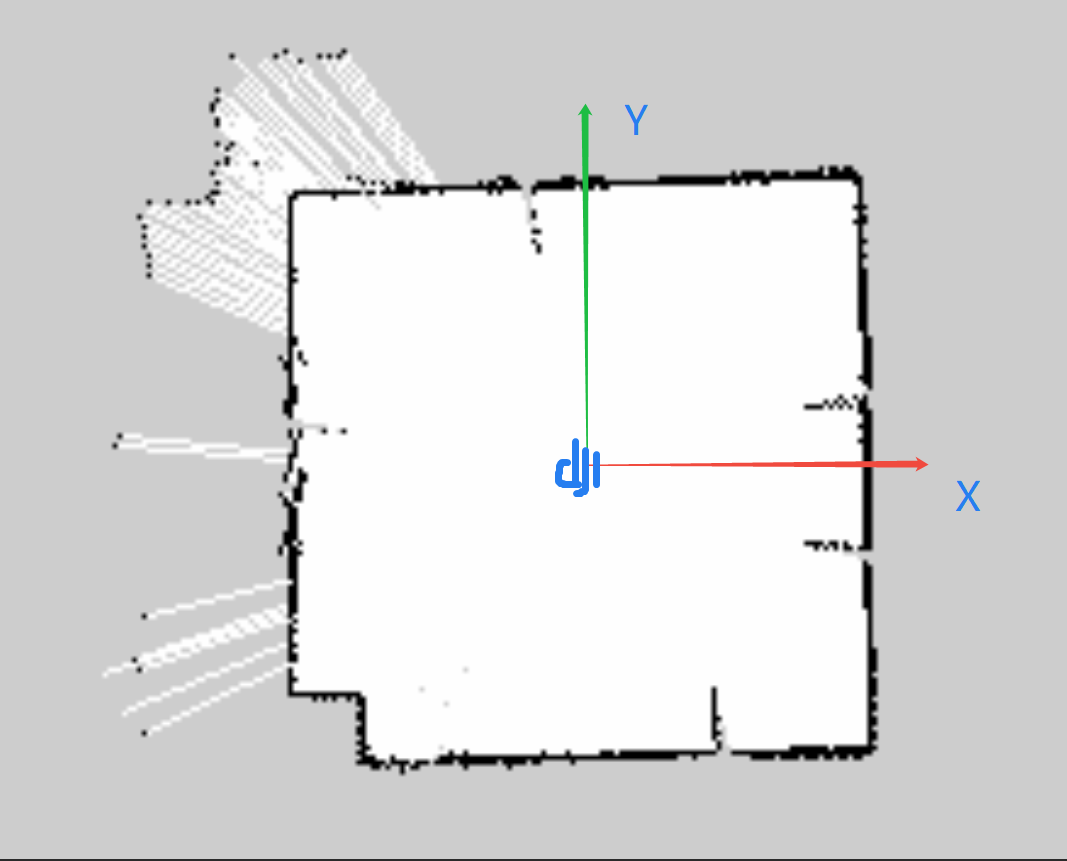

3. 在夜光地图和挡板环境中建图
运行 建图节点，建立当前围挡场地的栅格地图，以供下一步amcl 定位
关键点
tianbot mini 的放置方向应该要与RMTT 夜光地图的X轴的正方向保持一致，mini的车头应该要与夜光地图X轴的方向一致，同时位置点应该坐落在DJI图标上
注意运行下面的命令前，先将车的里程计置零
bash
roslaunch tianbot_mini demo_slam.launch # 运行gmapping 建图bash
roslaunch tianbot_mini teleop.launch # 运行 teleop 键盘控制节点，鼠标点击此终端，然后按下`i j , l`按键即可控制`tianbot_mini`运动注意
由于`tianbot_mini是三轮车底盘，所以万向轮会对里程计造成影响，行进速度应当尽可能慢
bash
roslaunch tianbot_mini map_save.launch # 保存栅格地图4. 添加关键TF静态变换
启动tianbot mini的驱动 + 添加一个/map 到 /tianbot_mini/map 的两个参考坐标系静态坐标变换关系\
注意
tianbot mini 的放置方向应该要与刚才建图时保持一致
手动发布从 /map 到 tianbot_mini/map 的TF变化
bash
rosrun tf2_ros static_transform_publisher 0 0 0 0 0 0 1 tianbot_mini/map map为tianbot_mini启动amcl
bash
roslaunch tianbot_mini demo_amcl.launch还需要使用可视化工具rviz的 2D Pose Estimate 功能，设定初始位姿以供 amcl 进行初始定位
5. 运行PID跟随节点
通过简单的PID 位置控制，使得tianbot mini 机器人跟随 RMTT 无人机进行运动
- 位置误差的来源为TF变换
- 被控对象是
tianbot mini - 参考追踪对象是
RMTT
我们需要向abc_swarm功能包中添加代码
bash
roscd abc_swarm/nodes && gedit pid_tracker.py打开一个可视化编辑窗口后，将下述代码，复制粘贴在窗口中，然后Ctrl + S 进行保存，
pid_tracker.py
#!/usr/bin/env python
import rospy
import math
import tf
from tf import transformations
import geometry_msgs.msg
from tf import broadcaster
from dynamic_reconfigure.server import Server
from abc_swarm.cfg import tf_pidConfig
import numpy as np
from simple_pid import PID
pid_linear = PID(2, 0.5, 0.0)
pid_linear.output_limits = (-0.25, 0.25)
pid_angular = PID(2, 1.0, 0.0)
pid_angular.output_limits = (-1.57, 1.57)
def callback(config, level):
rospy.loginfo("""Reconfigure Request: {linear_kp}, {linear_ki}, {linear_kd}, {angular_kp}, {angular_ki}, {angular_kd}""".format(**config))
pid_linear.tunings = [float(config.get(key)) for key in ['linear_kp', 'linear_ki', 'linear_kd']]
pid_angular.tunings = [float(config.get(key)) for key in ['angular_kp','angular_ki','angular_kd']]
return config
if __name__ == '__main__':
rospy.init_node('pid_tracker')
target_frame = rospy.get_param('~target_frame')
tracker_frame = rospy.get_param('~tracker_frame')
tracker_motion_topic = rospy.get_param('~tracker_motion_topic')
set_distance = rospy.get_param('~set_distance')
listener = tf.TransformListener()
follower_vel = rospy.Publisher(tracker_motion_topic, geometry_msgs.msg.Twist, queue_size=1)
rate = rospy.Rate(10.0)
#pid_linear.sample_time = pid_angular.sample_time = 0.1
srv = Server(tf_pidConfig, callback)
while not rospy.is_shutdown():
try:
(trans, rot) = listener.lookupTransform(tracker_frame, target_frame, rospy.Time())
except (tf.LookupException, tf.ConnectivityException, tf.ExtrapolationException):
rospy.logwarn('tf from {} to {} lookup failed'.format(tracker_frame, target_frame))
continue
dis = math.sqrt(trans[0] ** 2 + trans[1] ** 2)
angular = pid_angular(-math.atan2(trans[1],trans[0]))
angular_z_gap = tf.transformations.euler_from_quaternion(rot)[2]
rospy.logdebug('L2_dis: {}, Yaw_gap: {}'.format(dis, angular_z_gap))
linear = pid_linear(set_distance - dis)
if abs(linear) < 0.02:
linear = 0
# bias tuning
if abs(linear) < 0.02 and abs(angular_z_gap) != 0:
linear = 0
angular = angular_z_gap * 0.5
if abs(angular) * 180 / math.pi <= 3 and abs(dis) != 0:
linear = linear * 0.5
angular = 0
msg = geometry_msgs.msg.Twist()
msg.linear.x = linear
msg.angular.z = angular
follower_vel.publish(msg)
rospy.logdebug('{}, linear.x: {}, angular.z: {}'.format(tracker_frame, linear, angular))
rate.sleep()提示
这段代码实现了一个基于 PID 控制算法的自动追踪节点（通常用于机器人跟随、无人机跟随等场景）。
它通过监听坐标变换（TF）来计算“追踪者”与“目标”之间的相对位置，并实时生成速度指令。以下是其核心功能的简述：
- 核心任务：跟随目标（TF Tracking）
- 坐标监听：代码利用
tf.TransformListener持续获取tracker_frame（追踪者坐标系）到target_frame（目标坐标系）的相对位置和角度。 - 距离控制：计算追踪者与目标的距离
dis。通过 PID 控制器，使机器人维持在预设的距离set_distance上。 - 方向控制：计算目标相对于追踪者的方位角。通过 PID 控制器，使机器人始终面向目标。
- PID 控制机制
- 线性 PID (
pid_linear)：根据“目标距离与实际距离的差值”输出线速度（前进/后退）。设置了输出限制(-0.25, 0.25)，防止速度过快。 - 角速度 PID (
pid_angular)：根据“方位角偏差”输出角速度（左转/右转）。设置了输出限制(-1.57, 1.57)（即最大每秒 90 度）。
- 动态参数调节 (Dynamic Reconfigure)
- 代码集成了
dynamic_reconfigure服务。这意味着你可以在程序运行时，通过可视化工具（如rqt_reconfigure）直接修改 PID 的 P、I、D 参数，而无需重启代码。
- 运动逻辑微调（策略优化） 为了让运动更平稳，代码加入了一些逻辑判断：
- 死区限制：如果线速度输出极小（
< 0.02），则强制归零，防止电机“抖动”。 - 转向优先：如果距离已经达到目标但角度还有偏离，则停止移动专门进行原地转弯。
- 直线优先：如果角度偏差很小（
< 3度），则减弱转向，专注于直线运动。
- 输出
- 最后将计算好的
linear.x（线速度）和angular.z（角速度）封装进geometry_msgs/Twist消息中，发布到指定的运动控制话题（如/cmd_vel），从而驱动机器人运动。
一句话总结： 这是一个闭环控制系统，它让机器人像“磁铁”一样，始终保持在目标物体面前一段固定的距离，并根据目标的移动自动调整自己的速度和方向。
给脚本添加执行权限，并运行脚本程序
bash
roscd abc_swarm/nodes && chmod +x pid_tracker.py
rosrun abc_swarm pid_tracker.py _target_frame:=base_link _tracker_frame:=tianbot_mini/base_link _tracker_motion_topic:=cmd_vel _set_distance:=0.5 __ns:=tianbot_miniRMTT
1.给RMTT配网（必须）
将这个按钮拨到下面，此时开机电脑就能收到 RMTT 的 WIFI 信号，
将手机连接到以 RMTT-XX 开头的 WiFi 热点上
bash
roscd rmtt_driver/scripts
./set_sta.py TianbotOffice www.tianbot.com保证 RMTT 配置连接到指定WIFI热点上，比如这里是TianbotOffice
然后将按钮拨到上面，变为STA模式，等待半分钟，飞机如果连接上热点，飞机桨叶会转，如果未连接上，重复上述步骤，或者更换目标WIFI热点（5G频段的）
2.查询 RMTT 连接到路由器后被分配的 IP 地址
bash
roscd rmtt_driver/scripts
./rmtt_scan_ip.py接下来将飞机放置在DJI的图标上方，机头朝向首字母的d的正向
3. 开启SDK控制模式
具体操作参考链接使用 RoboMaster SDK 命令控制
4. 启动 RMTT 驱动
（分配的ip地址记得修改）
bash
roslaunch rmtt_driver rmtt_bringup.launch drone_ip:=192.168.0.2155. 添加并启动飞机正方形路径点巡航例程
bash
roscd rmtt_driver/scripts && gedit square_with_translation.py打开一个可视化编辑窗口后，将下述代码，复制粘贴在窗口中，然后Ctrl + S 进行保存，
square_with_translation.py
python
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
import rospy
from std_msgs.msg import String
import time
class SimpleFlySquare:
def __init__(self, side_cm=100, height_cm=100, speed=50):
rospy.init_node("simple_fly_square_node", anonymous=True)
# 指令发布者
self.cmd_pub = rospy.Publisher("/sdk_cmd", String, queue_size=10)
self.side = side_cm # 正方形边长 (cm)
self.height = height_cm # 飞行高度 (cm)
self.speed = speed # 飞行速度 (cm/s)
# 预设飞行路径：(x, y, z) 相对位移
# 这里的逻辑是：向前 -> 向右 -> 向后 -> 向左，回到原点
self.square_path = [
(self.side, 0, 0), # 边1
(0, self.side, 0), # 边2
(-self.side, 0, 0), # 边3
(0, -self.side, 0) # 边4
]
def send_command(self, cmd, wait_time=5.0):
"""发送指令并等待无人机执行完成"""
if rospy.is_shutdown():
return
rospy.loginfo(f"🚀 发送指令: {cmd} (等待 {wait_time}s)")
self.cmd_pub.publish(String(data=cmd))
rospy.sleep(wait_time)
def run(self):
try:
# 1. 基础准备
self.send_command("command", wait_time=2.0)
# 2. 起飞
self.send_command("takeoff", wait_time=8.0)
# 3. 调整到初始高度（如果需要）
# self.send_command(f"up {self.height}", wait_time=4.0)
# 4. 循环飞行正方形
rospy.loginfo("顺时针飞行正方形路径...")
for i, (dx, dy, dz) in enumerate(self.square_path):
cmd = f"go {dx} {dy} {dz} {self.speed}"
rospy.loginfo(f"执行第 {i+1} 段航线")
# 根据边长和速度估算等待时间（边长/速度 + 2秒缓冲）
duration = (max(abs(dx), abs(dy), abs(dz)) / self.speed) + 2.0
self.send_command(cmd, wait_time=duration)
rospy.loginfo("✅ 任务完成")
except KeyboardInterrupt:
rospy.logwarn("⚠️ 检测到中断，尝试紧急降落")
finally:
# 5. 降落
self.send_command("land", wait_time=5.0)
rospy.loginfo("🛬 已发送降落指令")
if __name__ == "__main__":
try:
# 设置：边长100cm，高度100cm，速度50cm/s
controller = SimpleFlySquare(side_cm=100, speed=50)
controller.run()
except rospy.ROSInterruptException:
pass飞行轨迹（理想状态）
飞机会在空中画出一个边长为 1 米的正方形，具体步骤为：
- 起飞：原地垂直上升至默认高度（通常是 1m 左右）并悬停。
- 前进：向前飞 100cm，然后停下等待约 4 秒。
- 横移：向右飞 100cm，然后停下等待约 4 秒。
- 后退：向后飞 100cm，然后停下等待约 4 秒。
- 左移：向左飞 100cm，回到（理论上的）起点上方。
- 降落：原地垂直下降。
然后 添加可执行权限，并运行程序
bash
roscd rmtt_driver/scripts && chmod +x square_with_translation.py && rosrun rmtt_driver square_with_translation.py最终效果
